Иван Васильевич, здравствуйте!
Попалась как-то мне ссылка на сайт
http://amasci.com/elect/mcoils.html на котором прочитал интересную информацию, даже повторил эксперимент, интерпретацию которого было бы интересно услышать от Вас. Это будет про трансформаторы. Так вот суть эксперимента по шагах:
1. Берем ферромагнитный сердечник (тороидальный, или от ТВС, из двух частей, у меня от ТВС) и мотаем катушку (первичная) к примеру 10 витков. Что мы имеем? Если подать напряжение то как все знают в сердечнике будет возбуждено магнитное поле (
Б-поле, как на рис. 1), так? Еще говорят, что МП как бы замкнуто в сердечнике, здесь непонятно почему оно замкнуто, можете объяснить? Ферромагнит или железо не излучает МП? Или излучает что-то другое?
рис. 1
2. Что происходит во второй части сердечника, который без катушки? Вроде как бы создается еще какое-то поле (
А-поле, как на рис. 2)? Что это за поле, если МП (Б-поле) замкнуто в сердечнике исходя из п.1? Мне это непонятно, если можете объясните.
рис. 2
3. Намотаем вторую катушку на второй части сердечника (вторичная) так же 10 витков (рис. 3). Что мы имеем исходя из знаний физики? То, что МП первички проходя сквозь витки вторички возбуждает на концах вторички напряжение, так? По сути это обычный трансформатор. И на вторичке получим напряжение, вроде все то, что мы знаем из физики.
рис. 3
4. Теперь возьмем два сердчинка, один только с первичкой, второй только с вторичкой, по одной катушке на каждом. И приблизи их сторонами без катушек один к другому (рис. 4), что мы получим на вторичке второго сердечника? Кроме сближения, я даже использовал третий ферритовый сердечник через который проходили два первых сердечника как на фото. 1
рис. 4

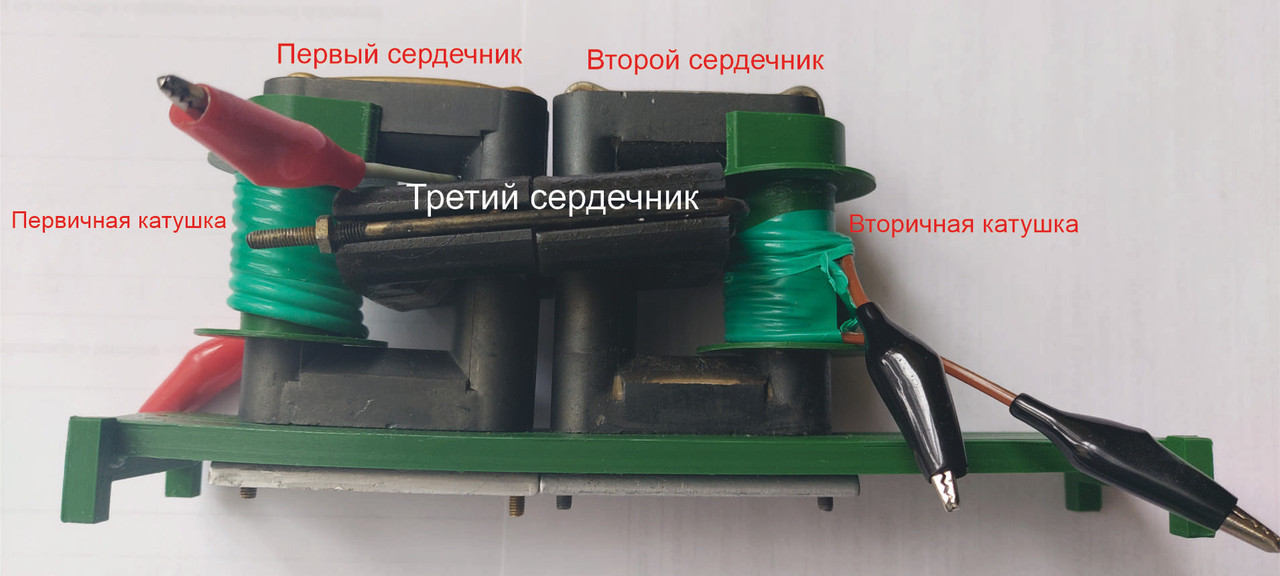

фото. 1
Вот здесь самое интересное для меня. На вторичке второго сердечника мы
НИЧЕГОне получим! Почему? Ведь если первый сердечник создает А-поле, то по идее оно должно наводить Б-поле во втором сердечнике, и уже второй сердечник наведет во вторичке напряжение? Но ведь так не происходит… почему?
5. Дальше вместо третьего сердечника мотаем катушку из провода, или виток из толстого провод (рис. 5). Что мы получим? Катушка на втором сердечнике будет иметь напряжение! Ну вроде понятно первый сердечник МП создает напряжение в общей третей катушке (иле витке толстого провода), и эта же третья катушка во втором сердечнике наводит МП, которое проходя через витки вторички уже создает напряжение на вторичке. Вроде понятно…
рис. 5
Вопросы:
a. Почему магнитное поле третьего сердечника из ферромагнита не передается второму сердечнику, и в его вторичке не создается напряжение от этого МП??? Ведь третий сердечник по идее должен быть как очень толстый единичный виток? Хотя как пишут феррит не проводит ток, возможно по этом? Но по вашей информации за ток отвечает МП? А МП феррит проводит, раз работают обычные трансформаторы.
b. Почему (и так ли это) поле двух первых сердечников (от ТВС) замкнуто в сердечнике? Хотя это только на половину объясняет почему третий сердечник не передает МП во второй. Но не объясняет почему «замкнутое» поле первого сердечника наводит МП во вторичой катушке из провода простого трансформатора!?
c. Почему только через катушку из провода передается МП? Выходит, что феррит генерирует
А-поле которое действует определенным способом на провод, или метал, что позволяет передавать МП (
Б-поле) провода от первого сердечника в другой… Или это не так? Если так, то что это за
А-поле?
) поэтому прошу еще раз внимательно и спокойно прочитать мой пост.
