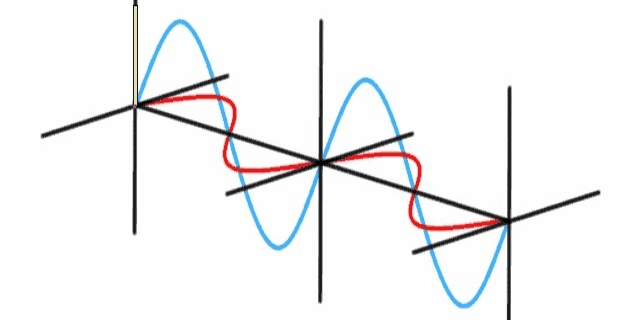

alexandrovod писал(а):Рисунок можно исправить написать z=iy*sinx.
Думаю, проблема изображения электромагнитных величин, изменяющихся в составе электромагнитных колебаний, на графике гораздо сложнее, чем представляется.
Во-первых, сам график плоский (двухмерный), а подлежащие изображению на нем величины, имеют разную мерность.
Во-вторых, график (его оси) имеют единицы измерения в метрах, а изображаемые величины совсем в других единицах. Для изображения разных величин принимается соглашение, что физическая величина в Вольтах, Амперах, Веберах и т.д. изображается отрезком прямой в метрах (единицах длины).
Это принципиально искажает суть графика по сравнению с реальными зависимостями, существующими в природе. К тому же крадет и без того малую мерность у плоского графика и вносит путаницу в понимание "что" же отложено на оси графика - не то метры, не то Веберы, не то секунды.
В-третьих, изображение многомерных параметров типа электрической напряженности (состоящей из трех мерной направленности вектора, трехмерной величины модуля напряженности) на одной оси двумерного графика, - делает вообще задачу невыполнимой.
В четвертых, изображаемые на графике электромагнитные величины (электрическая напряженность В/м, магнитная напряженность А/м, электрический поток Кл/м
2, магнитный поток Вб/м
2 и т.д.) -дополнительно СВЯЗАНЫ между собой физическими закономерностями, что приводит к их одновременному изменению по отношению друг к другу, к онтологическому пространству, ко времени.
В-пятых, все параметры изменяются в пространстве и времени, а на графике они зафиксированы.
В-шестых, магнитные параметры являются еще и зацикленными и динамичными, поэтому в принципе не могут быть адекватно изображены на статичном и не зацикленном графике.
Видимо этот перечень проблем можно продолжать и уточнять.
